門脈内ガスと胆道気腫の見分け方

門脈内ガス(hepatic portal venous gas: HPVG)

胆道気腫(pneumobilia)は見分けがつきづらい 。



頻度としてはそこまで多くないけど遭遇すると非常に悩ましい。

いずれにせよ重度の疾患が隠れていることが多いし…。



今回はこれらの鑑別方法について調べてみたので紹介します。





肝内のガスの分布による見分け方

肝内のガスの分布により鑑別が可能です。

pneumobilia“centrally located”「中枢性」
胆管内の胆汁の流れの向きを反映して、中枢性にガスを認めます。
ガスが肝被膜から2cm以上離れているのが特徴です。

HPVG"peripherally located"「末梢性」
門脈内の血流の向きを反映して、末梢性にガスを認めます。
ガスが肝被膜から2cm以内の枝分かれした陰影を呈しているのが特徴です。

併せて、壁在気腫を伴う腸管や造影不良な腸管、SMA/SMV塞栓症を鑑別する必要がありますのでご注意ください。

(J Comput Assist Tomogr. 1982 Jun;6(3):633-4./Liver Transpl. 2007 Oct;13(10):1476; author reply 1477./World J Radiol. 2016 Jun 28;8(6):556-70./Ultraschall Med. 2014 Dec;35(6):495-496.)


いつもお世話になっているradiopediaでは、以下の覚え方が載っていました!
なるほど!!!

  • portal venous gas: peripheral
  • common bile duct gas: central


では、たくさん症例を見ていきましょう!


f:id:AppleQQ:20200504161647p:plain

HPVG(Ulster Med J. 2018 Oct;87(3):198-199.)

f:id:AppleQQ:20200504161741p:plain

A:SMA塞栓症(黒矢印)により壁在気腫(白矢印)が発生
B:HPVG(白矢印)
(Clin Imaging. 2018 Nov - Dec;52:70-78.)
※HPVGをみたときには消化管虚血がないかは必ず調べること


f:id:AppleQQ:20200504161857p:plain

HPVG(Clin Case Rep. 2015 Jun;3(6):518-9.)

f:id:AppleQQ:20200504161935p:plain

a:HPVGとfree air
b:SMA塞栓
c:壁在気腫
(Int J Surg Case Rep. 2017;30:177-182.)


f:id:AppleQQ:20200504162021p:plain

これはpneumobilia(胆道気腫)。中枢性です。
(Gastroenterology. 2019 Aug;157(2):e8-e9.)


f:id:AppleQQ:20200504162140p:plain

気腫を伴う肝膿瘍、それによるpneumobilia。

(Diagnostic Imaging for the Emergency Physician)



f:id:AppleQQ:20200504162309p:plain

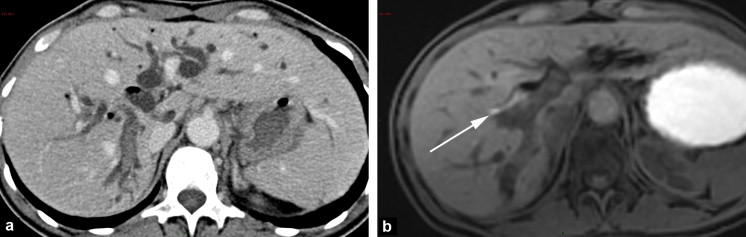

pneumobiliaです。末梢にairがあることもあり、このときには鑑別が難しくなります。
(Diagn Interv Imaging. 2013 Jul-Aug;94(7-8):757-70.)


f:id:AppleQQ:20200504162441p:plain

A:HPVG
B:pneumobilia
(Grainger & Allison's Diagnostic Radiology)


それぞれの原因疾患


HPVGの原因
・急性腸間膜虚血…SMA/SMV塞栓など
・憩室炎
・腸閉塞
・急性胆嚢炎
・急性虫垂炎
・医原性…ERCP後、大腸内視鏡後、バリウム注腸後
・消化管腫瘍、消化性潰瘍
・炎症性腸疾患
・急性膵炎
・外傷

pneumobiliaの原因
・胆管への介入後(ERCPなど)
・胆管腸管吻合…長期間にわたる胆嚢炎による腸管胆嚢瘻など
・気腫性胆嚢炎
・胆管ステント挿入後
